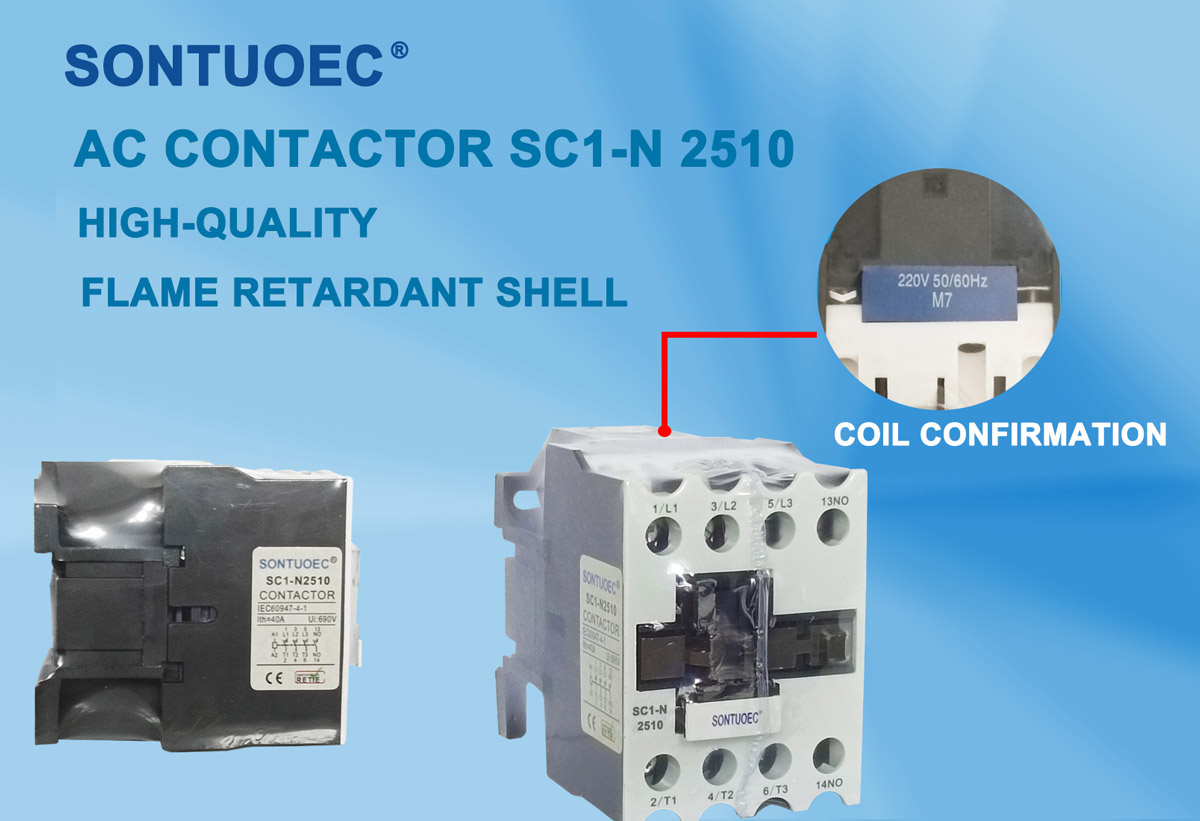

3 Polu AC Olubasọrọ

3 Polu AC Olubasọrọ jẹ Olubasọrọ AC kan pẹlu awọn olubasọrọ ominira mẹta (tabi awọn ọpá), ọkọọkan eyiti o ṣakoso ipele kan ti eto agbara alakoso mẹta. Išẹ akọkọ rẹ ni lati ṣakoso latọna jijin ibẹrẹ, didaduro ati yiyipada awọn ọkọ ayọkẹlẹ oni-mẹta tabi awọn ẹru ipele-mẹta miiran. Nipa ṣiṣakoso titan ati pipa ti awọn olubasọrọ mẹta wọnyi, o le mọ asopọ ati ge asopọ ti Circuit ipele-mẹta, nitorinaa iṣakoso ipo iṣẹ ti fifuye ina.

Fi ibeere ranṣẹ

ọja Apejuwe

Awoṣe	Agbara ti skirlel alakoso 2-								Iwọn alapapo lọwọlọwọ 1th(A)
	Agbara ti a ṣe ayẹwo (KW)				Ti ṣe iwọn lọwọlọwọ lọwọlọwọ (A)
	220V-240v	380-440v	550v	660v	220-240V	380V-440V	550v	660v
SC1-N10	2.5	4.0	4.0	4.0	11	9	7	5	20
SC1-N11	3.5	5.5	5.5	5.5	13	12	9	7	20
SC1-N12	3.5	5.5	5.5	5.5	13	12	9	7	20
SC1-N20	5.5	11	11	7.5	22	22	17	9	32
SC1-N25	8.5	14	14	14	30	30	12	12	40
SC1-N35	12	20	20	20	40	40	17	17	40

Ilana ati ilana iṣẹ

Eto:

Eto itanna: pẹlu awọn paati bii coils, awọn ohun kohun, ati bẹbẹ lọ, eyiti a lo lati ṣe ina ṣiṣan oofa lati wakọ ṣiṣi ati pipade ti eto olubasọrọ.

Eto olubasọrọ: pẹlu olubasọrọ akọkọ ati oluranlọwọ oluranlọwọ. Olubasọrọ akọkọ ni a lo lati gbe lọwọlọwọ giga, ati oluranlọwọ iranlọwọ ni a lo lati mọ gbigbe ati esi ti awọn ifihan agbara iṣakoso.

Ẹrọ ti npa Arc: Ti a lo lati pa arc ti o ti ipilẹṣẹ nigbati olubasọrọ ti ge-asopo lati daabobo olubasọrọ naa lọwọ ibajẹ.

Ikarahun: lo lati daabobo awọn paati inu lati agbegbe ita.

Ilana Ṣiṣẹ:

Nigbati okun ba ti ni agbara, mojuto irin n ṣe agbejade oofa ati ṣe ifamọra eto olubasọrọ lati tii, ti o jẹ ki Circuit oni-mẹta ṣii.

Nigbati okun naa ba ti ni agbara, mojuto irin npadanu oofa rẹ ati eto olubasọrọ ya sọtọ labẹ iṣẹ orisun omi lati ge asopọ iyika oni-mẹta naa.

Kẹta, ohun elo ati yiyan

Awọn ohun elo:

3 Polu AC Contactor jẹ lilo pupọ ni adaṣe ile-iṣẹ, eto agbara ati adaṣe ile.

O le ṣee lo lati ṣakoso awọn iṣẹ bii ibẹrẹ, didaduro ati yiyipada awọn mọto-alakoso mẹta.

O tun le ṣee lo lati mọ iṣakoso latọna jijin ati aabo ti eto agbara.

Aṣayan:

Nigbati o ba yan Olubasọrọ Polu AC 3, awọn ifosiwewe bii foliteji ti a ṣe iwọn, lọwọlọwọ ti a ṣe iwọn ati iru fifuye ti eto agbara yẹ ki o gbero.
