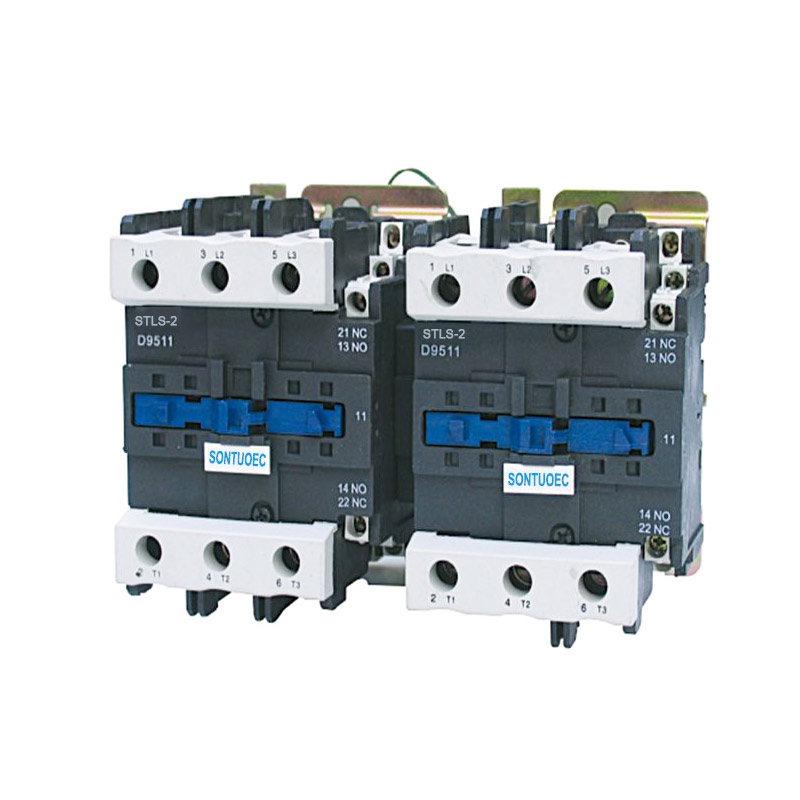

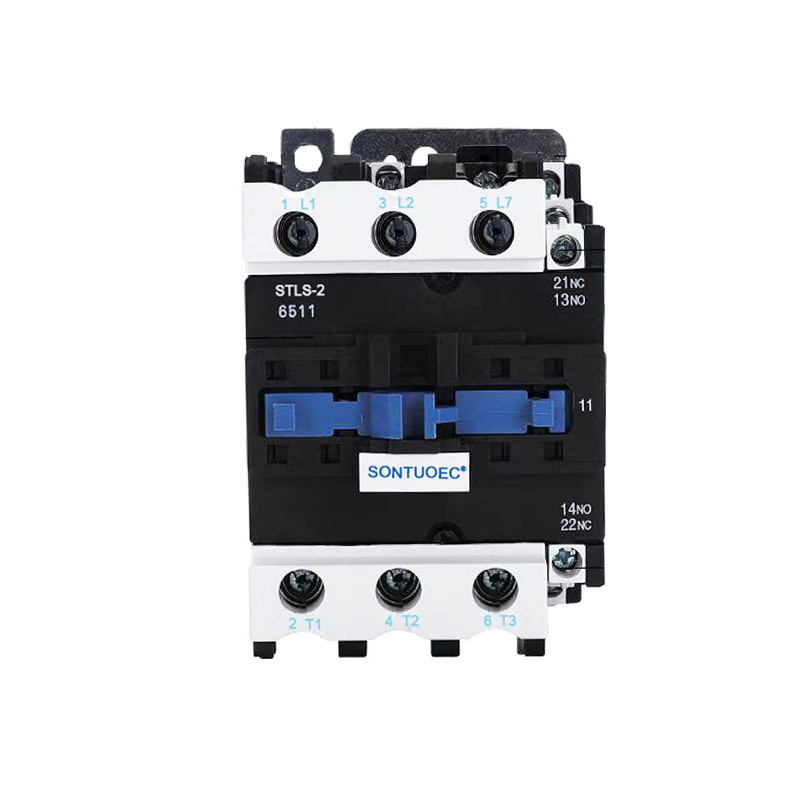

Stls-2 (Cjx2) Series Mechanical Interlocking Olubasọrọ

Stls-2 (Cjx2) Series Mechanical Interlocking Contactor ni o dara fun lilo ninu awọn iyika soke si awọn won won foliteji 660V AC 50Hz, lọwọlọwọ 620A, fun alayipada išakoso awọn motor. Ẹrọ iṣọpọ ẹrọ ẹrọ ṣe idaniloju iyipada olubasọrọ ti awọn olutọpa iyipada meji. O ni ibamu si IEC60947-4-1 Awọn ajohunše.

Awoṣe:STLS-2(CJX2)

Fi ibeere ranṣẹ

ọja Apejuwe

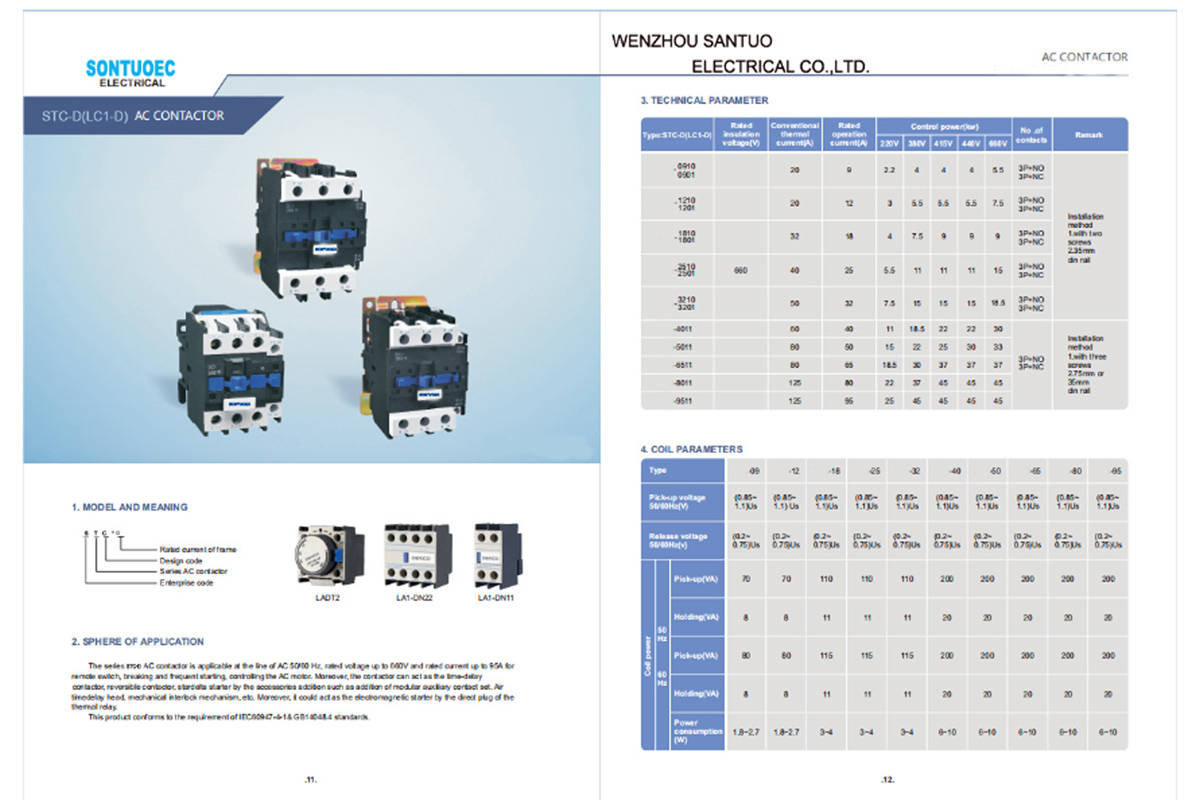

Iru		STLS-2	STLS-2	STLS-2	STLS-2	STLS-2	STLS-2	STLS-2	STLS-2	STLS-2	STLS-2
		9	12	18	25	32	40	50	63	80	95
									60
Ti won won insulatio foliteji		660	660	660	660	660	660	660	660	660	660
mora gbona		20	24	32	40	50	60	75	80	110	125
lọwọlọwọ		20	24	32	40	50	60	75	80	110	125
Ti won won isẹ		9	12	16	25	32	40	50	63	80	95
lọwọlọwọ		9	12	16	25	32	40	50	63	80	95
dari	220V	2.2	3	4	5.5	7.5	11	15	18.5	22	25
agbara (kw)	380V	4	5.5	7.5	11	15	18.5	22	30	37	45
	415V	4	5.5	9	11	15	22	35	37	45	45
	440V	4	5.5	9	11	15	22	30	37	45	45
	660V	5.5	7.5	10	15	18.5	30	33	37	45	45
Akiyesi		Awọn fifi sori ẹrọ ti awọn					Awọn fifi sori ẹrọ ti awọn
		relays le lo meji skru					relays le mẹta
		ati ki o tun lo 35mm					skru ati ki o tun lo awọn
		fifi sori iṣinipopada					75mm tabi 35mm fifi sori
							iṣinipopada

Ilana ati awọn abuda

Eto:

Olubasọrọ AC 3P nigbagbogbo ni eto itanna eletiriki (pẹlu okun, mojuto, ati bẹbẹ lọ), eto olubasọrọ (pẹlu olubasọrọ akọkọ ati olubasọrọ oluranlọwọ), ẹrọ imukuro arc ati ikarahun ati awọn ẹya miiran. Lara wọn, olubasọrọ akọkọ ni a lo lati gbe lọwọlọwọ giga, ati oluranlọwọ iranlọwọ ni a lo lati mọ gbigbe ati esi ti awọn ifihan agbara iṣakoso.

Awọn ẹya:

Pẹlu awọn olubasọrọ ominira mẹta, o le ṣakoso agbara ipele-mẹta ati laini odo kan ni akoko kanna.

Eto olubasọrọ jẹ ti awọn ohun elo ti o ni agbara ti o ni agbara ti o dara ati resistance resistance.

Eto itanna eletiriki naa ni agbara afamora to lati ni igbẹkẹle ati tusilẹ awọn olubasọrọ.

Ohun elo arc ti npa le ni imunadoko lati pa aaki ti ipilẹṣẹ nigbati awọn olubasọrọ ba ge asopọ, aabo awọn olubasọrọ lati ibajẹ.

Stls-2(Cjx2) Olubasọrọ Interlocking Series Mechanical jẹ o dara fun lilo ninu awọn iyika foliteji ti a ṣe iwọn si 660V AC 50Hz tabi 60Hz, ti a ṣe iwọn lọwọlọwọ to 95A, fun ṣiṣe & fifọ, nigbagbogbo bẹrẹ & iṣakoso ọkọ ayọkẹlẹ AC. Ni idapọ pẹlu bulọọki oluranlọwọ iranlọwọ, idaduro aago & ẹrọ-interlocking ẹrọ ati be be lo, o di olubasọrọ idaduro, olutọpa interlocking ẹrọ, irawọ-delta Starter. Pẹlu itọka igbona, o ti ni idapo sinu olubẹrẹ itanna. Olubasọrọ naa jẹ iṣelọpọ ni ibamu si IEC 60947-1.

Ilana ti Isẹ

Nigbati okun ti Olubasọrọ AC 3P ti ni agbara, mojuto iron ṣe ipilẹṣẹ oofa ati fa eto olubasọrọ lati tii, nitorinaa so ipese agbara ipele mẹta ati okun waya odo. Nigbati okun ba ti ni agbara, mojuto npadanu oofa rẹ ati eto olubasọrọ yapa labẹ iṣẹ orisun omi, nitorinaa ge asopọ ipese agbara alakoso mẹta lati laini odo. Ni ọna yii, Olubasọrọ AC 3P le mọ iṣakoso latọna jijin ti awọn ẹru itanna.
